Empfindlichkeit reduzieren

Anleitung zur Reduktion der Empfindlichkeit des Superfans durch Einsetzen von Kunststoffplättchen unter die Feder. (S. auch die u.s. Bilder)

1. Vorbereitung
   • Zunächst den unteren Rahmen öffnen, um Zugang zur Platine zu erhalten.
   • Die Platine ist mit fünf Schrauben befestigt – diese vorsichtig lösen.
   • Nach dem Entfernen der Schrauben lässt sich die Platine leicht anheben, sodass die sechs Federn sichtbar und zugänglich sind.
   • Es werden sechs vorgeschnittene Kunststoffplättchen benötigt, die separat geliefert wurden.
   • Die zur Fixierung benötigten Klebestreifen wurden ebenfalls mitgeliefert.

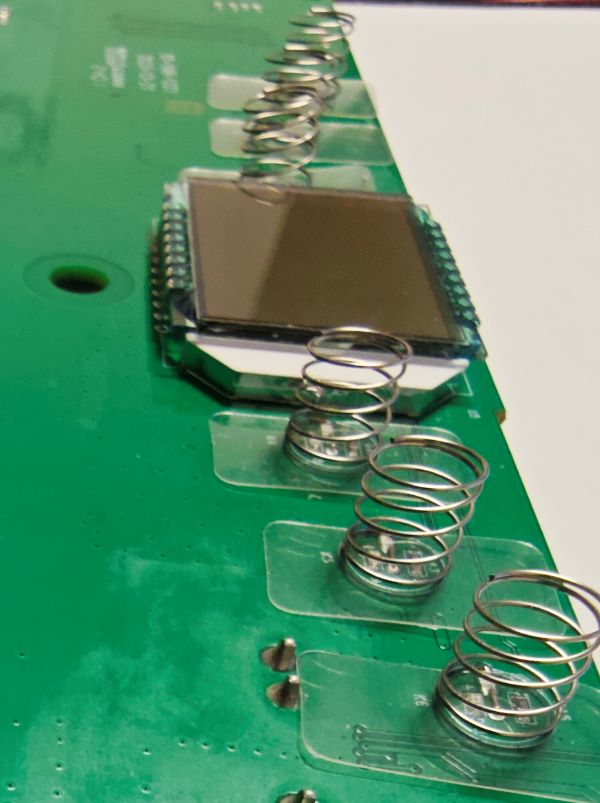

2. Einsetzen der Kunststoffplättchen
   • Jede der sechs Federn vorsichtig anziehen, um einen schmalen Spalt zwischen Feder und Platine zu erzeugen.
   • Alle sechs Kunststoffplättchen nacheinander so zwischen die jeweiligen Federn und die Platine schieben, dass:
     • Die Federn ausschließlich an ihrem Befestigungspunkt Kontakt zur Platine haben.
     • An allen anderen Stellen der direkte Kontakt durch die Plättchen vollständig unterbrochen ist.

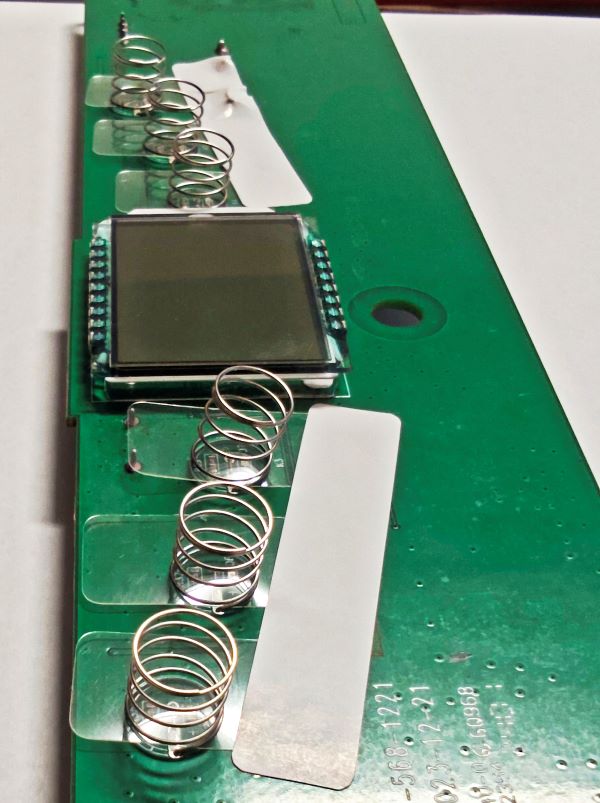

3. Fixierung der Plättchen
   • Nach dem Einsetzen alle Kunststoffplättchen mit den mitgelieferten Klebestreifen an den Rändern fixieren, um ein Verrutschen zu verhindern.
4. Abschluss
   • Sicherstellen, dass alle Federn stabil auf den Kunststoffplättchen liegen und keinen direkten Kontakt zur Platine haben – außer an der jeweiligen Befestigungsstelle.
   • Die Empfindlichkeit des Superfans sollte nun spürbar reduziert sein

In eigener Sache:
Bei einer früheren Version unserer Superfans konnte es in seltenen Fällen zu einer überhöhten Empfindlichkeit des Touchpanels kommen. Das klingt nach einem typischen Fall von kapazitiver Fehlinterpretation – nur eben in einem Ventilator statt in einem Smartphone.

Das Touchpanel ist als kapazitive Sensorfläche ausgeführt, die auf kleinste Änderungen des elektrischen Felds reagiert. Die Feder zwischen Panel und Platine dient als mechanische und elektrische Verbindung zwischen der Sensorkontaktfläche am Panel und der Leiterbahn auf der Platine. Wenn das Panel berührt wird, verändert der menschliche Körper als „Leitkörper“ die Kapazität im Stromkreis – der Controller interpretiert dies als „Taste gedrückt“.

Ist die Grundempfindlichkeit zu hoch eingestellt, können auch minimale Einflüsse wie statische Ladung, Feuchtigkeit oder elektromagnetische Einstrahlung unbeabsichtigte Befehle auslösen.

Eine funktionierende Lösung bestand darin, ein kleines Kunststoffplättchen zwischen Feder und Platine zu platzieren. Dieses wirkt als dielektrische Barriere, trennt die Feder elektrisch von Finger oder Umgebung, verringert die Kopplungskapazität und sorgt dafür, dass der Sensor nur noch auf gezielte Berührungen reagiert. Vereinfacht gesagt: Ohne Plättchen ist der Sensor so empfindlich, dass schon eine leichte Annäherung auslöst. Mit Plättchen bekommt er einen „elektrischen Schalldämpfer“ und die ungewollten Auslösungen bleiben aus.

In der aktuellen Version unserer Superfans haben wir diese Empfindlichkeitsproblematik konstruktiv gelöst. Wir bedanken uns herzlich für das Verständnis und das Mitwirken unserer Kunden, die uns bei der Beseitigung des Problems unterstützt haben.
