Doppelverglastes leicht getöntes Ausstellfenster für gewölbte Fahrzeuge (Doppelwandig, Flächenbündig, 3 Rahmen)

Beschreibung

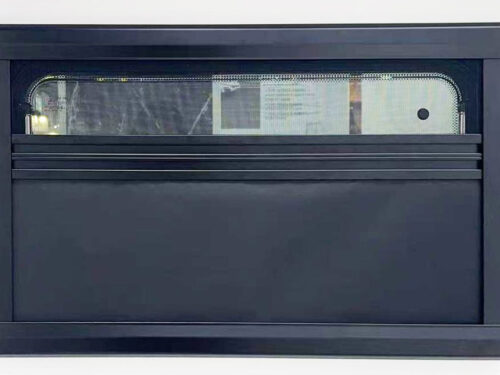

Die Ausstellfenster sind mit einem Verdunkelungsrollo und Moskitonetz (jeweils ein Plissee) ausgestattet, sodass die wichtigsten Funktionen intergiert sind.
Die Fenster verfügen über eine TÜV-geprüfte Bauartgenehmigung (Prüfzeichen) und entsprechen der StVZO.

Eigenschaften:
Mit einem Krümmungsradius von 5000 mm sind die außen leicht gekrümmten Fenster ideal für Kastenwagen geeignet. Pulverbeschichtete Aluminiumprofile sorgen für ein leichteres Gewicht, hervorragende Isolierung und eine erstklassige Oberflächenbeschaffenheit.

Teleskopaussteller manuell, Scheibe stufenlos einstellbar und selbstragend
Doppelt verglast
UV-beständig
Wandstärke 35mm-39mm (keine Zusatzmaßnahmen notwendig)
Wandstärke > 39mm längere Schrauben und evtl. Abdeckleiste verwenden
Wandstärke 25-35mm den Steg des Einbaurahmens (Installationsrahmens) abflexen

Der Insektenschutz und die Verdunkelung sind individuell einstellbar.

Lieferumfang:
Fenster inkl. Außenrahmen, Zwischenrahmen und Innenrahmen mit integriertem Verdunklungssystem und Insektenschutz

Farben:
Außenrahmen: schwarz (Gesamthöhe 10mm),
Zwischenramen: schwarz,
Innenrahmen: Beige (Breite 38mm),
Scheiben: Innen Transparent, Außen leicht getönt

Bei den angegebenen Größen handelt es sich um die Ausschnittmaße („Lochgröße“). Der Rahmen ist in jeder Richtung ca. 22 mm größer als das „Loch“.
Wir empfehlen die feste Verklebung des Außenrahmens mit Carloflex.

Der Zwischenrahmen und der Innenrahmen sind gerade. Auch der Holzrahmen kann gerade bleiben. Beim Anziehen des sehr stabilen Außenrahmens wird die Außenhaut des Fahrzeugs gleichmäßig angezogen. Es entstehen dabei keine Verformungen. Der Holzrahmen ist notwendig nur weil die geringe Wandstärke des Fahrzeugs (i.d.R. 1-2mm) nicht ausreicht um die Überlappung der 2 Rahmen Außenrahmen und Zwischenrahmen) beim Anziehen der Schrauben zu ermöglichen. Koffer- oder Sandwichaufbauten benötigen keinen Holzrahmen.
Der Innenrahmen mit den Jalousien ist ebenfalls gerade.
Die Fenster sind sehr günstig weil sie kaum sichtbare Luftbläschen im Randbereich haben.

Download:
Maximale Einbaumaße je nach Fahrzeug
Zulassungsbescheinigung und TÜV-Prüfbericht inkl. ABE

Video-Einbauanleitung
